CO2 Lazer Ayna Ayarı Nasıl Yapılır? Adım adım detaylı anlatım

CO2 lazerlerde ayna ayarı (optik hizalama) kesim kalitesi için kritiktir. Ancak bu işlem hem dikkat hem de güvenlik gerektirir. Bu yazımızda sahada uygulanan, pratik ve güvenli bir yöntemle adım adım anlatıyoruz.

CO₂ Lazer Ayna Ayarı Nasıl Yapılır? (3 ayna + nozzle hizası üzerinden anlatım)

Güvenlik herşeyden önce gelir;

• Makineyi düşük güç modunda (1–3% / min. güç) çalıştır.

• Gözlük KESİNLİKLE tak.

• Kapak açıkken yüksek güç denemesi yapma.

• Ayna yüzeyine asla el değdirme.

Gerekli Malzemeler;

• Maskeleme bandı / kağıt bant

• İnce A4 parçası

• Düşük güçte lazer test atışı

• Alyan seti (aynaların ayar vidaları için)

Aşama 1: 1. Aynadan 2. Aynaya Hizalama

İkinci ayna üzerine bant yapıştır.

Kafayı yakın konuma getir (min mesafe).

Düşük güçte nokta atışı yap.

Sonra kafayı uzak konuma getir (max mesafe).

Tekrar nokta atışı yap.

Burada Amaç:

Her iki noktayı üst üste getirmektir.

Eğer:

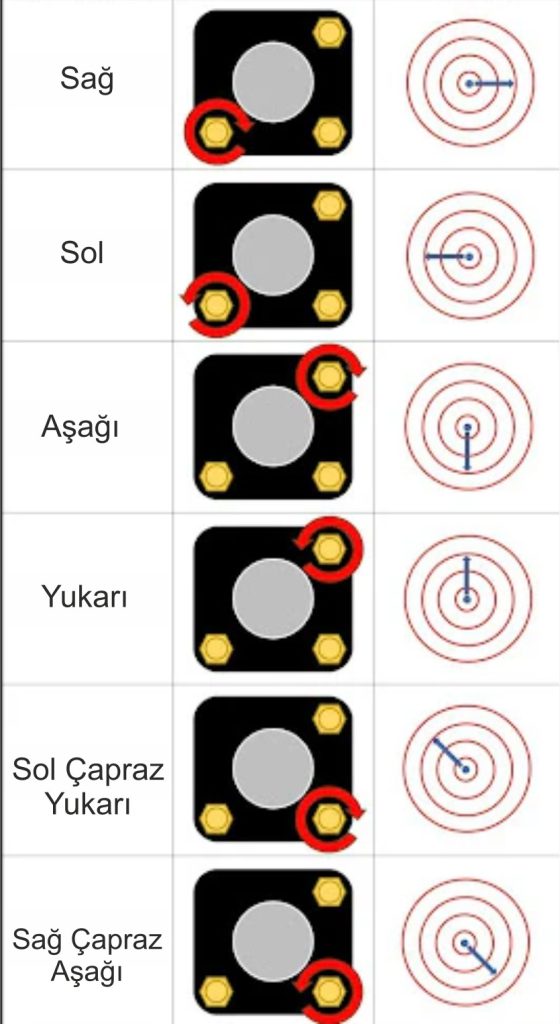

Noktalar yatayda farklı → 1. aynanın sağ/sol vidaları

Noktalar dikeyde farklı → 1. aynanın üst/alt vidaları
ile düzeltilir.

Noktalar üst üste geldiğinde → 1. ayna tamam.

Aşama 2: 2. Aynadan 3. Aynaya Hizalama

Aşama 1’in aynısını 3. ayna için yap:

Üçüncü aynanın önüne bant yapıştır.

Lazer kafasını ileri–geri hareket ettirerek iki atış yap.

İki nokta çakışana kadar 2. aynanın vidalarıyla düzenle.

Aşama 3: 3. Aynadan Nozzle (Mercek) Merkezine Hizalama

Nozzle altına bant yapıştır.

Kafayı yukarı–aşağı hareket ettirerek 2 atış yap.

Burada Amaç:

Atış nozzle’ın tam merkezine gelmeli.

Eğer merkeze gelmiyorsa:

Bu aşamada sadece 3. aynanın vidaları ile oynamalısın.

Nokta merkeze tam oturduğunda hizalama tamamlanır.

Aşama 4: Test Kesimi

3 mm kontrplak veya akrilik ile test çizgisi kes.

Çizgi tüm alanda aynı kalınlık ve parlaklıkta ise ayar tamdır.

Kesimde eğrilik varsa genelde 3. ayna veya nozzle merkezleme hatasıdır.

Özetle;

Aşama Aşama Ayarlanan Parça Kontrol Ayar Vidaları
1 – 1. ayna 2. aynadaki 2 nokta 1. ayna vidaları
2 – 2. ayna 3. aynadaki 2 nokta 2. ayna vidaları
3 – 3. ayna Nozzle merkezine nokta 3. ayna vidaları
4 – Test Kesim çizgisi düzgün mü? Gerekirse tekrar et.
